CLP Série HCD2

Modelo de série

HCD2-

16TN(P)/RE

HCD2-

24TN(P)/RE

HCD2-

32TN(P)/R-2E

HCD2-

40 TN(P)/R-2E

HCD2-

48 TN(P)/R-2E

HCD2-

60 TN(P)/R-2E

Número total de pontos

16 pontos

24 pontos

32 pontos

40  pontos

48  pontos

60  pontos

Número de pontos de entrada digital

8

14

16

24

24

36

Número de pontos de saída digital

8

10

16

16

24

24

Método de saída

T:NPN(PNP)

/R:Relé

T:NPN(PNP)

/R:Relé

T:NPN(PNP)

/ R:Relé

T:NPN(PNP)

/ R:Relé

T:NPN(PNP)

/ R:Relé

T:NPN(PNP)

/ R:Relé

Contador de entrada de alta velocidade

Fase AB de 3 canais

Fase AB de 3 canais

Fase AB de 4 canais

Fase AB de 4 canais

Fase AB de 4 canais

Fase AB de 4 canais

Frequência máxima de entrada de alta velocidade

200 kHz

200 kHz

200 kHz

200 kHz

200 kHz

200 kHz

Módulo Direito

16

16

16

16

16

16

Extensão Esquerda

Extensão de comunicação

suportado

Extensão de comunicação

suportado

Extensão de comunicação

suportado

Extensão de comunicação

suportado

Extensão de comunicação

suportado

Extensão de comunicação

suportado

Placa BD

Suporte 1 placa

Suporte 1 placa

Suporte 1 placa

Suporte 1 placa

 Placa de suporte 2

 Placa de suporte 2

Porta de comunicação serial

RS232/RS485*2

RS232/RS485*2

RS232/RS485*2

RS232/RS485*2

RS232/RS485*2

RS232/RS485*2

Porta de comunicação USB

Nenhum

Nenhum

Download do programa/

Atualização de firmware

Download do programa/

Atualização de firmware

Download do programa/

Atualização de firmware

Download do programa/

Atualização de firmware

Conexão de Rede

Suporta 1 porta

Suporta 1 porta

Suporta 2 portas

Suporta 2 portas

Suporta 2 portas

Suporta 2 portas

Número de eixos de pulso

T:4 eixos/R:Nenhum

T:4 eixos/R:Nenhum

T:4 eixos/P:8 eixos/Renomear

T:4 eixos/P:8 eixos/Renomear

T:4 eixos /

P :12  eixos/

Renomear

T:4 eixos /

P :12  eixos

/Renomear

Frequência máxima de saída de alta velocidade

200 kHz

200 kHz

200 kHz

200 kHz

200 kHz

200 kHz

Funções de ônibus

Nenhum

Nenhum

Nenhum

Nenhum

Nenhum

Nenhum

Número de eixo do barramento

Nenhum

Nenhum

Nenhum

Nenhum

Nenhum

Nenhum

Capacidade do Programa

30 mil

30 mil

30 mil

30 mil

30 mil

30 mil

Calendário Perpétuo

Suportado

Suportado

Suportado

Suportado

Suportado

Suportado

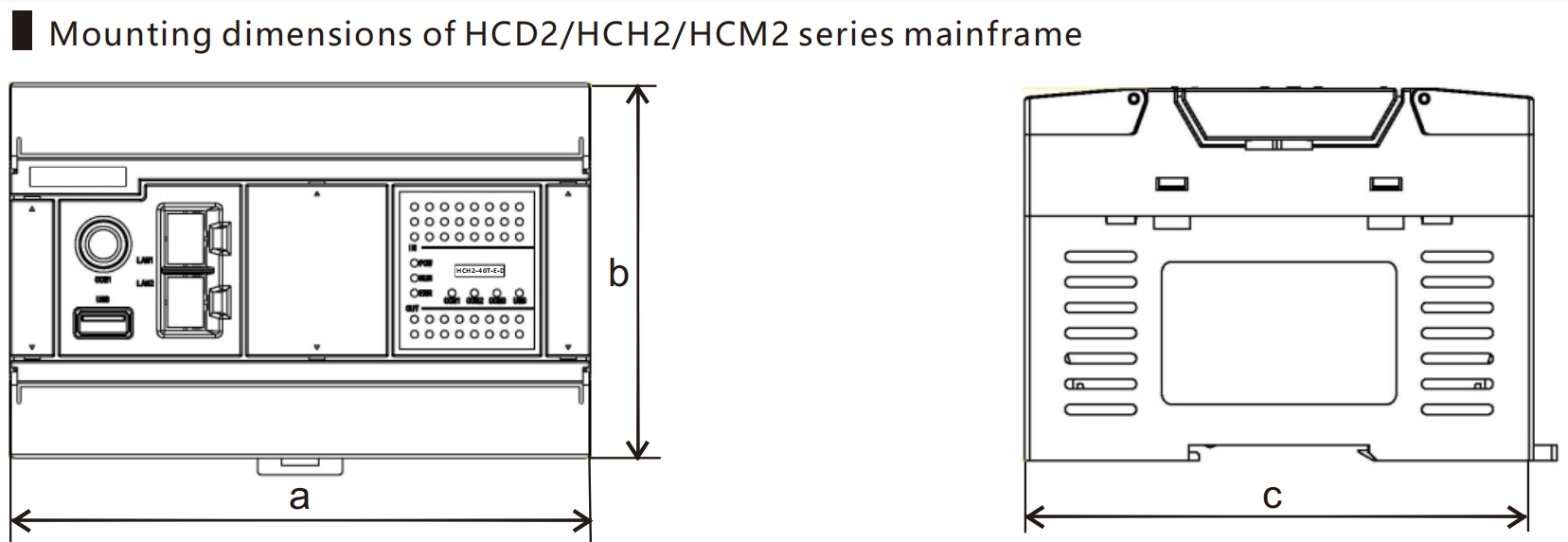

Tamanho (mm)

114*100*73

114*100*73

155*100*73

155*100*73

218 *100*73

218 *100*73

Nível de proteção

IP20

Temperatura do ambiente de trabalho

5 a 55°C (41 a 131° F), sem condensação

Humidade relativa

5 a 95%

Temperatura ambiente de transporte

-25 ~ 70°C (-13-158T)

Resistência à vibração

10M/S ²

Altitude de trabalho

0 ~ 2.000 M , sem redução de capacidade, 2.000 M ou mais, temperatura ambiente <40° C (104° F)

Série Modelo HCD2-

16TN(P)/R 、24TN(P)/R

32TN(P)/R 、40TN(P)/R 、48TN(P)/R 、60TN(P)/R

Pontos de entrada

X0 ~ X5

X6~

X0 ~ X7​

X10~

Tipo de ponto de entrada

Entrada digital

Formulário de entrada

CC (tipo NPN/PNP)

Corrente de entrada

5mA

Impedância de entrada

4,7KΩ

Frequência máxima

200kHz

10kHz​

200kHz

10kHz​

Tempo de resposta

Desligado → Ligado

< 2,5 μs

< 20 μs

< 2,5 μs

< 20 μs

Ligado → Desligado

< 5 μs

< 50 μs

< 5 μs

< 50 μs

Série Modelo HCD2-

16TN(P) 、24TN(P) 、32TN(P) 、40TN(P) 、48TN(P) 、60TN(P)

32PN(P) , 40PN(P)

48PN(P) , 60PN(P)

Tipo de ponto de saída

NPN(PNP)

Pontos de saída

Y0 , Y2 , Y4 , Y6

Y1 , Y3 , Y5 , Y7~Y17

Y0, Y2... .Y16 (8 portas de saída pares)

Y0, Y2... Y26 (12 portas de saída pares)

Frequência máxima

200 Khz

10 Khz

Máximo

carregar

Resistivo

0,3A/1 ponto ( 2,4A/COM )

Indutivo

15W

Tempo de resposta

Desligado → Ligado

< 2 μs

< 20 μs

Ligado → Desligado

< 3 μs​

< 30 μs​

Série Modelo HCD2-

16R , 24R , 32R , 40R , 48R , 60R

Tipo de ponto de saída

Saída de relé

Pontos de saída

Todos

Carga máxima

2A CA250V / CC30V

Tempo de resposta

Cerca de 10ms
