Visão Geral

A série PLC padrão HCG2 fornece mainframe de 14 a 68 pontos e módulos de entrada/saída digital de 8 a 40 pontos, incluindo a expansão máxima de entrada/saída do mainframe de até 256/256 pontos. Além disso, pode ser usado com módulo de expansão de entrada/saída analógica. módulo de exoansão de temperatura e módulo de expansão de pesagem, com expansão rica e desempenho estável para atender a uma variedade de aplicações.





Parâmetros

Modelo

E/S total

pontos​

Saída

Modo

Saída

Quantia​

Corrente nominal​

Digital (alta velocidade)

Pontos de entrada

Saída de relé

Pontos

Entrada/saída analógica

Entrada/saída analógica

Alcance de voltagem

Comunicação

Interface

HCG2-14R-D

14 pontos

Retransmissão

2A

8(4) ①

6

-

-

RS232/RS485

HCG2-16R-D

16 pontos

Retransmissão

2A

8(4) ①

8

-

-

RS232/RS485

HCG2-1608R-D/A

24 pontos

Retransmissão

2A

16(-)

8

-

-

RS232/RS485/USB

HCG2-1410R-D/A

24 pontos

Retransmissão

2A

14(-)

10

-

-

RS232/RS485/USB

HCG2-32R-D/A

32 pontos

Retransmissão

2A

16(2)

16

-

-

RS232/RS485/USB

HCG2-40R-D/A

40 pontos

Retransmissão

2A

24(6)

16

-

-

RS232/RS485/USB

HCG2-48R-D/A

48 pontos

Retransmissão

2A

24(6)

24

-

-

RS232/RS485/USB

HCG2-48R6AO-D/A

48 pontos

Retransmissão

2A

24(6)

24

6

0-10V

RS232/RS485/USB

HCG2-60R-D/A

60 pontos

Retransmissão

2A

36(6)

24

-

-

RS232/RS485/USB

Nota: A frequência máxima de entrada é 200kh ① significa que a frequência máxima de entrada de alta velocidade é 50khz.

Nota: D no número do modelo do produto significa DC24V , A significa AC100V-AC240V e o padrão é DC24V se não houver sufixo D ou A para fins de distinção .



Especificação elétrica do ponto de entrada

Especificação

HCG2-14R-D HCG2-16R-D HCG2-16TN(P)-D

HCG2-14PN(P)-D HCG2-24PN(P)-D HCG2-32TN(P)/RD/A

HCG2-48TN(P)-6AB-D/A

Pontos de entrada

X0~X3

X4~

X0~X1

X2~X7, X10~

X0~X13

X14~

Tipo de ponto de entrada

Entrada digital

Formulário de entrada

CC(NPN/PNP)

Corrente de entrada

DC24V, 5mA

Impedância de entrada

4,7KΩ

Frequência máxima

50kHz

10kHz

200kHz

10kHz

200kHz

10kHz

Tempo de resposta

Desligado → Ligado

< 1 0 μs

<20μs

< 2,5 μs

<20μs

< 2,5 μs

<20μs

Ligado → Desligado

< 2 0 μs

< 5 0 μs

< 5 μs

< 5 0 μs

< 5 μs

< 5 0 μs



Especificação

HCG2-

32PN (P)-D /A

HCG2-

32T N(P) L -D

 HCG2-

48R-D/A

HCG2-

40T N(P)-D /A

HCG2-

40R-D/A

HCG2-

60PN(P)-D/A

HCG2-

60T N(P)-D /A

HCG2-

60R-D/A

HCG2-

48TN(P)-D

HCG2-

40T N(P)-C - D /A

HCG2-

48TN(P)6AO-D/A

HCG2-

40TN(P)2AO-D/A

HCG2-

40T N(P)- 1AI1AO- D /A

HCG2-

48R6AO- D /A

Pontos de entrada

X0~X5

X6~X7, X10~

Tipo de ponto de entrada

Entrada digital

Formulário de entrada

CC(NPN/PNP)

Corrente de entrada

DC24V, 5mA

Impedância de entrada

4,7KΩ

Frequência máxima

200kHz

10kHz

Tempo de resposta

Desligado → Ligado

< 2,5 μs

<20μs

Ligado → Desligado

< 5 μs

< 5 0 μs



Especificação elétrica do ponto de saída

Especificação

HCG2-14R-D

HCG2-16R-D

HCG2-32R-D

HCG2-40R-D

HCG2-48R-D

HCG2-48R6AO-D

HCG2-60R-D

Tipo de ponto de saída

Saída de relé

Pontos de saída

Todos

Carga máxima

2A AC250V/DC30V

Tempo de resposta

Cerca de 10ms

Para parâmetros detalhados de mais modelos, baixe o catálogo.

Características

1. Modo de controle de pulso: pode acionar motor de passo/servo até 12 eixos.
2. Suporta contagem monofásica de alta velocidade para 12 canais e entrada diferencial de contagem de alta velocidade de até 6 canais: a frequência máxima é 200kHz.
3. Com função Ethernet, suporte para monitoramento on-line, programa de download, suporte para comunicação MODBUSTCP/IP, comunicação de protocolo gratuita.
4. Usando a porta de comunicação dupla RS232 e RS485, ambos podem realizar comunicação HMl ou PC, compatível com os protocolos de comunicação MODBUS ASCl l e MODBUS RTU.
5. Tecnologia de salvamento avançada em caso de desligamento, o programa é salvo permanentemente.
6. Pode ser expandido para 256 portas de entrada/saída isoladas.
7. O programa passa por processamento de criptografia, sendo opcional o upload ou não para proteção da propriedade intelectual do usuário.
8. Você pode baixar inserindo um disco USB, baixar e monitorar o programa usando um cabo USB de cabeça dupla para comunicação mais rápida, com taxa de download de até 12Mbps.

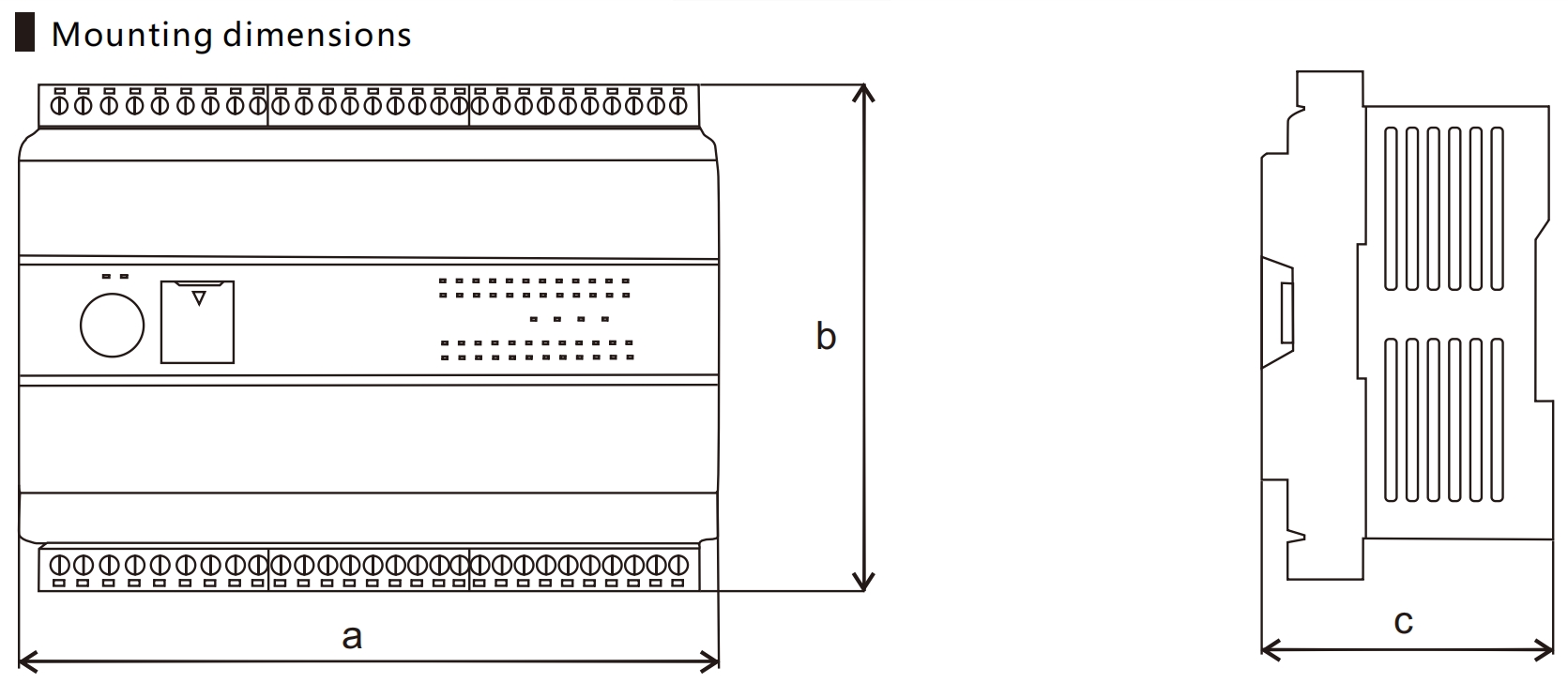

Dimensões

Download

Series Modelo Download
CLP Manual do usuário do PLC da série HC2-V1.1
CLP Manual de programação de instruções básicas do PLC da série HC2
CLP Catálogo PLC Série HC2_V2.1
CLP Configuração do PLC Série HC2 2.7.27
