Visão Geral

A série PLC compacta HCS2 fornece 14 a 16 pontos para mainframe e 8 a 40 pontos para módulos de entrada/saída diaital, incluindo expansão máxima de entrada/saída do mainframe de até 256/256 pontos. Além disso, pode ser usado com módulo de expansão de entrada/saída analógica. módulo de expansão de temperatura e módulo de expansão de pesagem, é rico em expansão e tem desempenho estável para atender a diversas aplicações.









Parâmetros

Modelo

HCS2-14TN(P)

HCS2-14TN(P)2

HCS2-14R​

HCS2-16TN(P)

Total de pontos de E/S

14 pontos

14 pontos

1 4  pontos

1 6  pontos

Modo de saída

NPN(PNP)

NPN(PNP)

NPN(PNP)

Retransmissão

Quantidade de saída

Corrente nominal

0,3A

0,3A

0,3A

2A​

Digital (alta velocidade)

Pontos de entrada

8(4) ①

8(4) ①

8(4) ①

8(4) ①

Digital (alta velocidade)

Pontos de saída

6(1)

6(1)

6(--)

6(1)

Máximo de saída

frequência

200kHz

200kHz

200kHz

200kHz

Motor de ignição

1 eixo

1 eixo

--

1 eixo

Comunicação

Interface

RS232/RS485

RS232/RS485*2

RS232/RS485

RS232/RS485

Especificação

HCS2-14TN(P)

HCS2-14TN(P)2

HCS2-16TN(P)

HCS2-14R

Tensão de alimentação

24V CC

Formulário de entrada

CC(NPN/PNP)

Corrente de entrada

24V CC, 5mA

Impedância de entrada

4,7KΩ​

Pontos de entrada

8

Pontos de entrada

X0 ~ X3

X4 ~ X7

X0 ~ X3

X4 ~ X7

X0 ~ X3

X4 ~ X7

X0 ~ X3

X4 ~ X7

Frequência máxima de entrada

50kHz

10kHz

50kHz

10kHz

50kHz

10kHz

50kHz

10kHz

Tempo de resposta de entrada

Desligado → Ligado

< 10 μs

< 20 μs

< 10 μs

< 20 μs

< 10 μs

< 20 μs

< 10 μs

< 20 μs

Ligado → Desligado

< 20 μs

< 50 μs

< 20 μs

< 50 μs

< 20 μs

< 50 μs

< 20 μs

< 50 μs

Tipo de ponto de saída

Transistor NPN(PNP)

Transistor NPN(PNP)

Transistor NPN(PNP)

Relés

Pontos de saída

6

6

8

6

Pontos de saída

S 0

A1 ~ A5

S 0

A1 ~ A5

S 0

A1 ~ A7​

Todos

Frequência máxima de saída

200kHz

10kHz​

200kHz

200kHz

200kHz

200kHz

-

Tempo do contador de resposta de saída

Desligado → Ligado

< 2,5 μs

< 10 μs​

< 2,5 μs

< 10 μs​

< 2,5 μs

< 10 μs​

-

Ligado → Desligado

< 5 μs

< 30 μs​

< 5 μs

< 30 μs​

< 5 μs

< 30 μs​

Cerca de 10ms

Para parâmetros detalhados de mais modelos, baixe o catálogo.

Características

  1. Design compacto, economiza espaço e facilita a instalação do cliente.
  2. Fonte de alimentação DC24V, fiação fácil.
  3. A entrada é compatível com NPN/PNP, adequada para diferentes interfaces de dispositivos.
  4. 16 módulos de expansão podem ser conectados ao lado direito, até 256/256 pontos.
  5. Porta de comunicação: RS485/RS232.
  6. Suporta Modbus RTU/ASCII, protocolo personalizado RS, realiza comunicação HMl ou PC.
  7. Tecnologia avançada de salvamento em caso de desligamento, o programa é salvo permanentemente.
    8. O programa passa por processamento de criptografia, sendo opcional o upload ou não para proteção da propriedade intelectual do usuário.

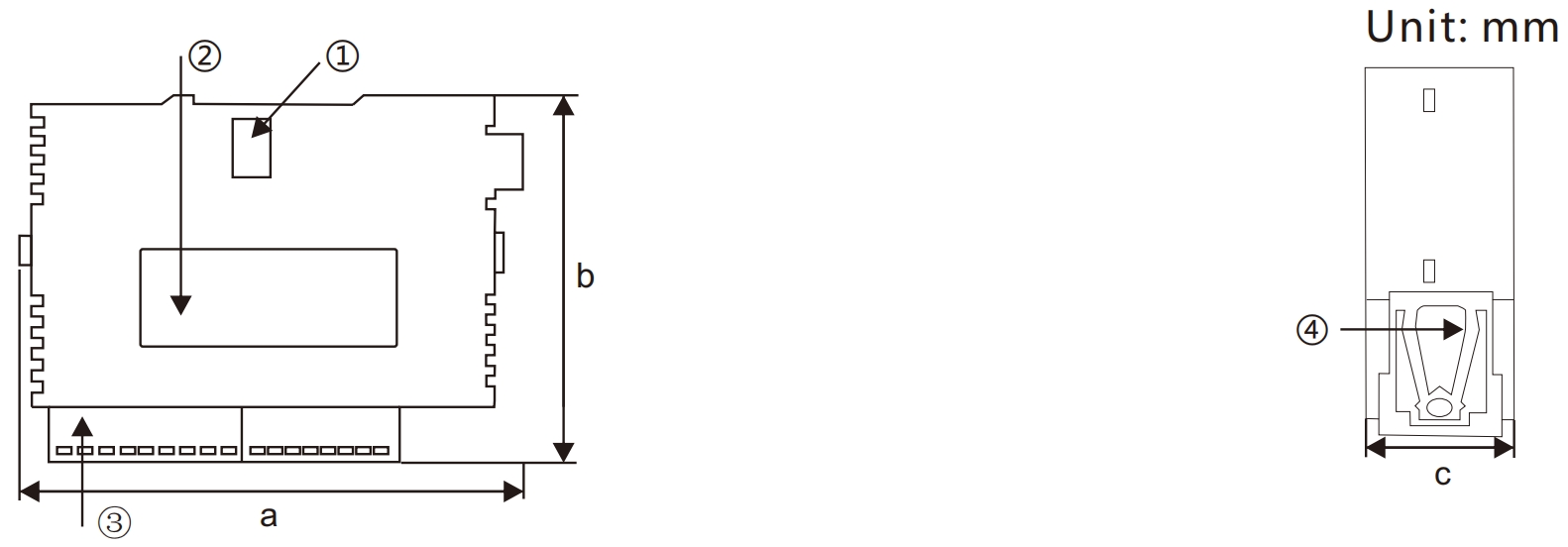

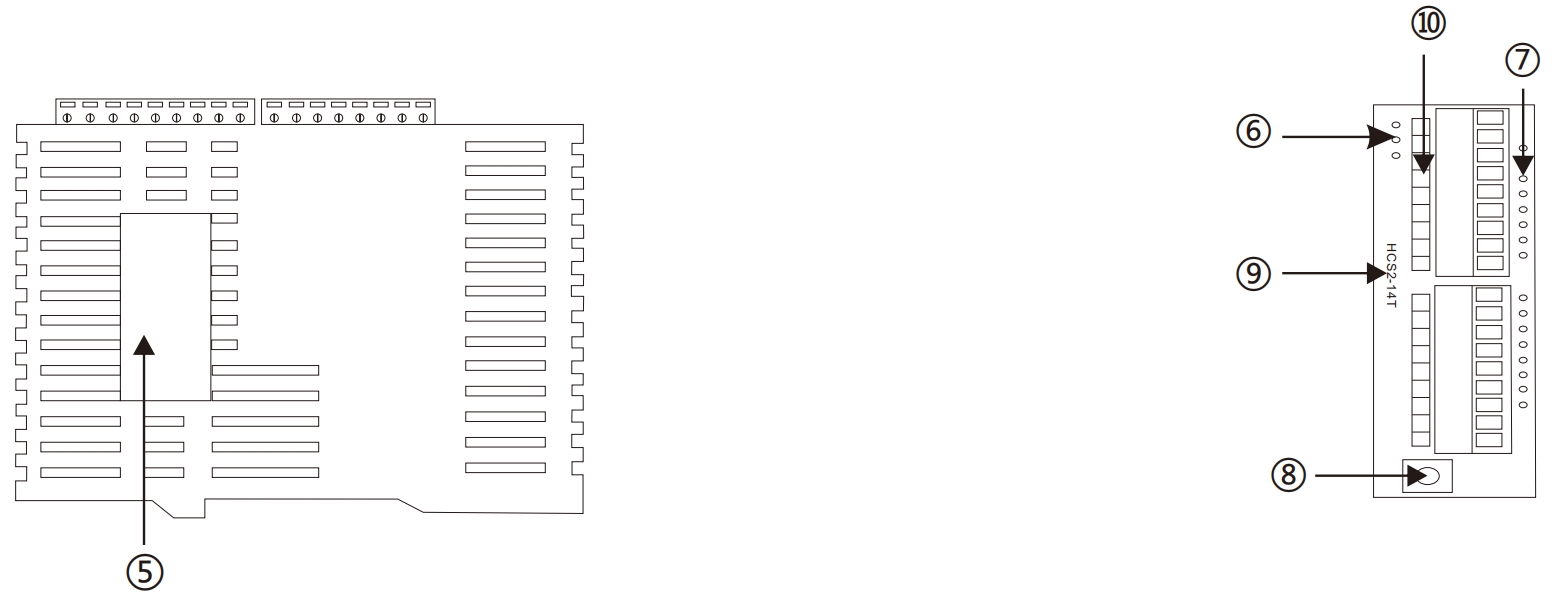

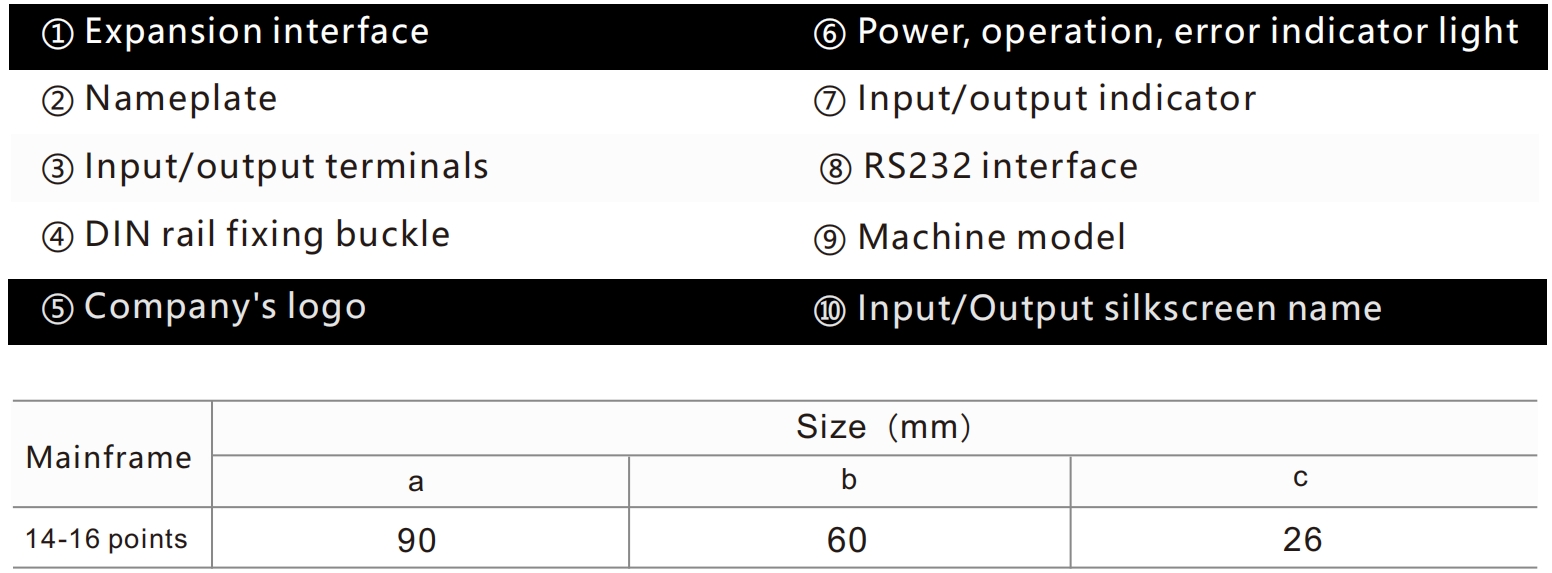

Dimensões

Download

Series Modelo Download
CLP Manual do usuário do PLC da série HC2-V1.1
CLP Manual de programação de instruções básicas do PLC da série HC2
CLP Catálogo PLC Série HC2_V2.1
CLP Configuração do PLC Série HC2 2.7.27
