Visão Geral
HNC602T é nosso sistema mais recente desenvolvido e acessível para tornos CNC e retificadoras. O circuito de controle adotado com processador ARM de alta velocidade (novo nível industrial), tecnologia de matriz de portas programáveis arquivadas em grande escala (FPGA), placa de circuito impresso PCB multicamadas. O próprio sistema está equipado com chips altamente integrados e componentes de montagem em superfície, o que traz uma estrutura mais compacta e razoável, melhor garantia de confiabilidade e estabilidade do sistema.
Principais características: controle em tempo real de alta velocidade (a velocidade máxima de movimento rápido pode chegar a 30 m/min, a velocidade máxima de interpolação de alimentação pode até 15 m/min); maior tempo de serviço, eliminou a desvantagem do brilho da tela varia de acordo com a temperatura ambiente. Menu de exibição em inglês, as operações são muito simples e convenientes.
Este é um sistema cnc de circuito aberto de ligação de duas coordenadas, representando uma aplicação muito comum para torno cnc. Possui funções poderosas, comandos ricos, sendo capaz de controlar o sistema servo AC diretamente. A escolha da série relevante de sistema servo da HNC Electric garantirá a você uma solução com melhor custo-benefício.
Parâmetros
Construções de sistema
1. Microprocessador ARM de nível industrial de alto desempenho e baixo consumo de energia de 32 bits.
2. 64MB de memória.
3. Sala de armazenamento do usuário de 32 Mb.
4. Visor LCD colorido real de 8 polegadas com resolução de 640x480
5. Alta potência do interruptor anti-bloqueio.
6. Porta USB
7. Porta RS232
8. Controle de velocidade servo do fuso/controle de velocidade de conversão de frequência do fuso.
9. Gerador de pulso manual.
Parâmetro técnico do sistema
1. Eixos controláveis: X、Z
2. Eixos de ligação: Arco 2 eixos, forro 2 eixos.
3. Equivalente de pulso: X, Z: 0,001 mm.
4. Velocidade máxima: X, Z: 60000 mm/min.
5. Velocidade de corte: 1-10000 mm/min.
6. Unidade de entrada mínima: 0,001 mm.
7. faixa de tamanho do programa: ± 99999,999.
8. Gerenciamento de 99 ferramentas
9. Trocador de ferramentas do tipo vertical do revestimento controlável ou do tipo disco giratório
10. Código do programa: padrão internacional ISO-840
11. Definição do sistema de coordenadas do programa: ISO-841
12. A proteção do chassi está em conformidade com a regulamentação IP43
Função do sistema
·Função de autodiagnóstico
Todos os diagnósticos relacionados à CPU, memória, LCD, interface de E/S, status dos parâmetros, coordenadas, programa de usinagem, etc. devem ser executados quando o sistema for iniciado ou reinicializado. Em operação, faz diagnóstico em tempo real de potência, fuso, limite e toda interface de I/O.
·Função de compensação
Compensação automática de folga
Compensação automática do raio da ferramenta
Deslocamento automático do raio da ferramenta e transição de ângulo agudo
Compensação automática de erro de passo do parafuso principal
·Sistema de instrução abundante
Instrução de aumento/diminuição
Instruções de usinagem de espelho.
Instrução de correção de múltiplas ferramentas.
Ciclo do programa, salto, chamada e diferentes finais de programa
instrução de posicionamento múltiplo: ponto inicial, configuração de ponto fixo, etc.
Instruções de interpolação de linha linear, circular e espiral.
Instruções de gerenciamento do programa: ciclo do programa, chamada, transferência e diferentes métodos de finalização do programa, etc.
Sistema de coordenadas de 6 peças de trabalho
·Menu chinês/inglês, edição em tela cheia
Operação fácil, visualização conveniente
·Funções de depuração abundantes
pode apontar claramente quais são os erros de operação e orientar para corrigi-los.
·Mudança de programa entre sistema CNC e computador compatível com série IBM/PC
Ele pode realizar programação auxiliar CAD / CAM / CAPP usando abundantes recursos de software do computador compatível com a série Pc e, em seguida, transferir o programa CNC para o sistema para usinagem (porta de cópia de disco U móvel USB, porta RS232). do sistema para o PC através da porta de comunicação.
fuso
Características
. Eixos coordenados: 2
2. Adotando tecnologia de interpolação ARM / DSP / FPGA / hardware de alta velocidade
3. Velocidade máxima: 60m/min, velocidade de alimentação: 0,01…30m/min
4. Interface USB
5. Interface RS232
6. Memória para programa de peça: 32M, sem limite do número do programa
7. Pré-carga do programa para usinagem de pequenos segmentos de linha, garante a usinagem contínua
8. Passo máximo da rosca: 1000 mm
9. 54 séries de código G, satisfazem todos os tipos de usinagem
10. Automatizado Compensação de ferramenta, função de compensação de ferramenta C
11. Função automatizada de chanfro e arredondamento
12. Saída anóloga de dois canais, permite controlar dois fusos

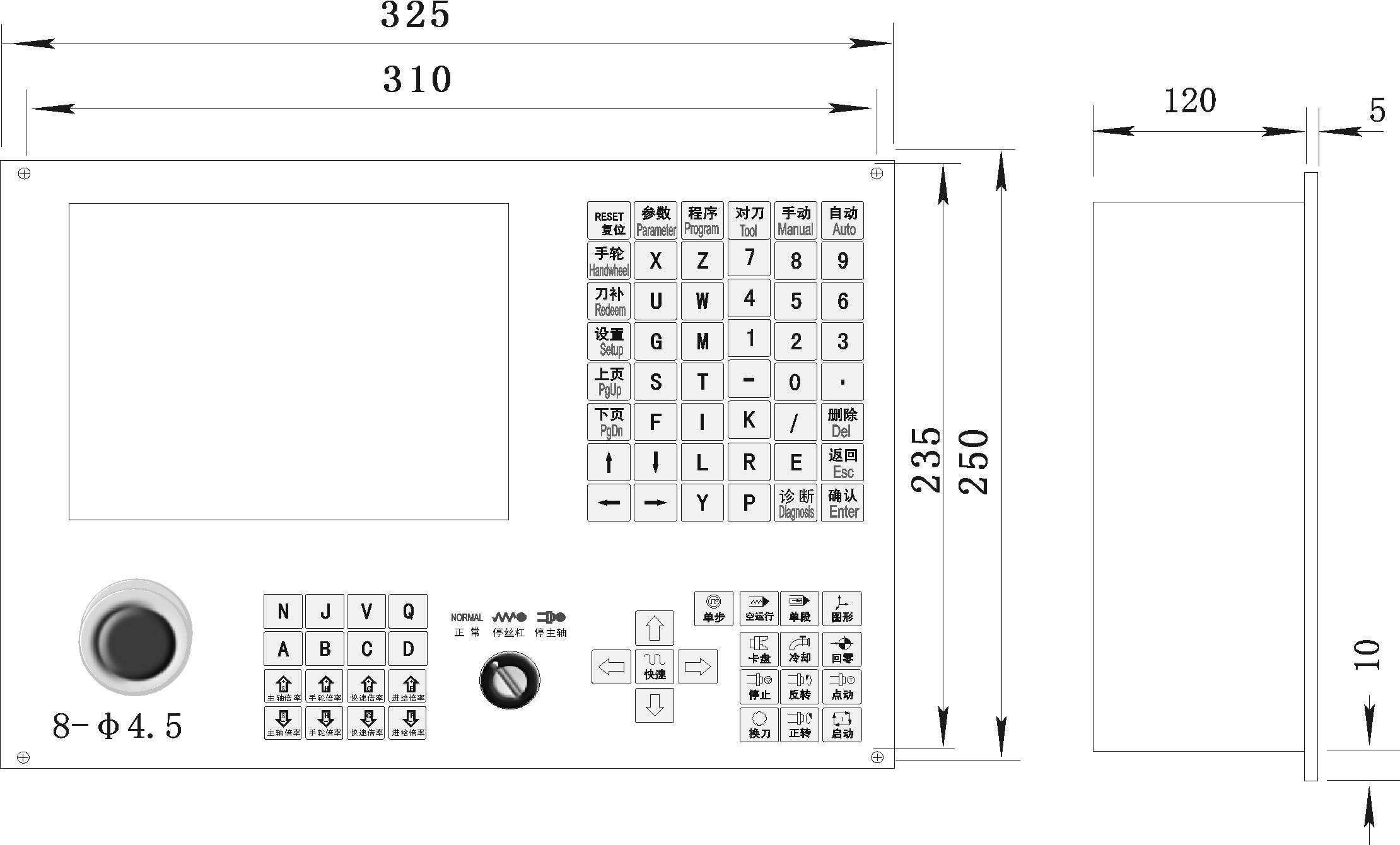

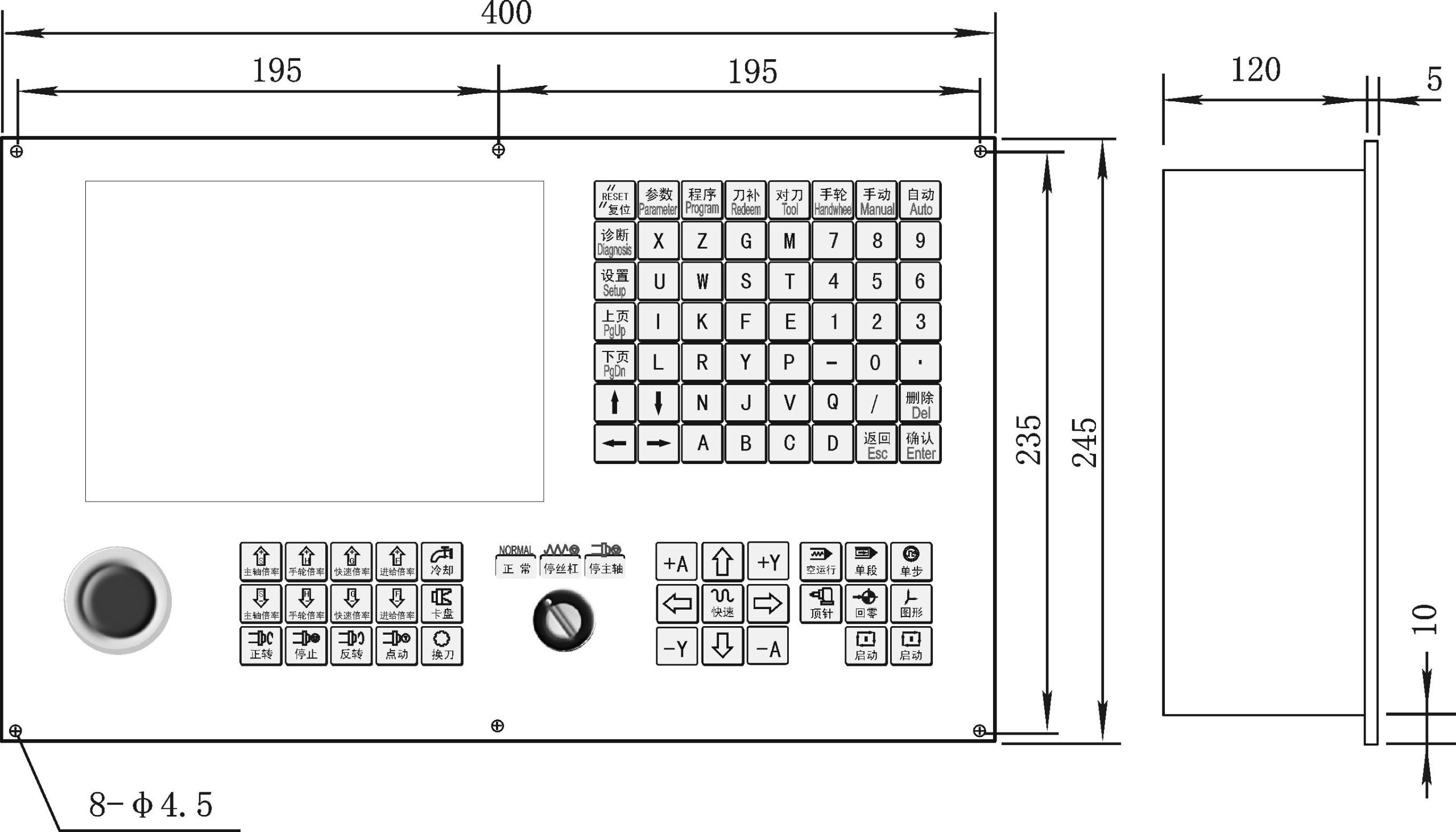

Dimensões
