Inversor de frequência de alto desempenho série HV100

Modelo​

Corrente de entrada (A)

Corrente de saída (A)

Motor adaptativo

(KW) (HP)

Faixa de tensão de entrada G1: CA monofásica 22 0V ± 15%, 50/60 Hz

HV100 -R 40 G 1

5.4

2.3

0. 4

0,5

HV100 -R75G 1

8.2

4,0

0,75

1

HV100-1R5G1​​

14

7,0

1,5

2

HV100-2R2G1​​

23

9.6

2.2

3

Faixa de tensão de entrada G2: CA trifásica 22 0V ± 15%, 50/60 Hz

HV100 -R 40 G 2

3.4

2.1

0. 4

0,5

HV100 - R75G2

5

3.8

   0,75

1

HV100-1R5G2​​

5.8

5.1

          1,5

2

HV100-2R2G2​​

10,5

9

          2.2

3

HV100-004G2​​

14.6

13

          3.7

5

HV100-5R5G2​​

26

25

          5.5

7,5

HV100-7R5G2​​

35

32

          7,5

10

HV100-011G2​​

46,5

45

          11

15

HV100-015G2​​

62

60

          15

20

Faixa de tensão de entrada G3: CA trifásica 380 ~ 440 (-15% ~ + 10%), 50 / 60 Hz

HV100 -R75G3

3.4

2.1

0,75

1

HV100-1R5G3​

5

3.8

1,5

2

HV100-2R2G3​

5.8

5.1

2.2

3

HV100-004G3​

10,5

9

4,0

5

HV100-5R5G3​

14.6

13

5.5

7,5

HV100-7R5G3​

20,5

17

7,5

10

HV100-011G3​

26

25

11

15

HV100-015G3​

35

32

15

20

HV100-018G3​

38,5

37

18,5

25

HV100-022G3​

46,5

45

22

30

HV100-030G3​

62

60

30

40

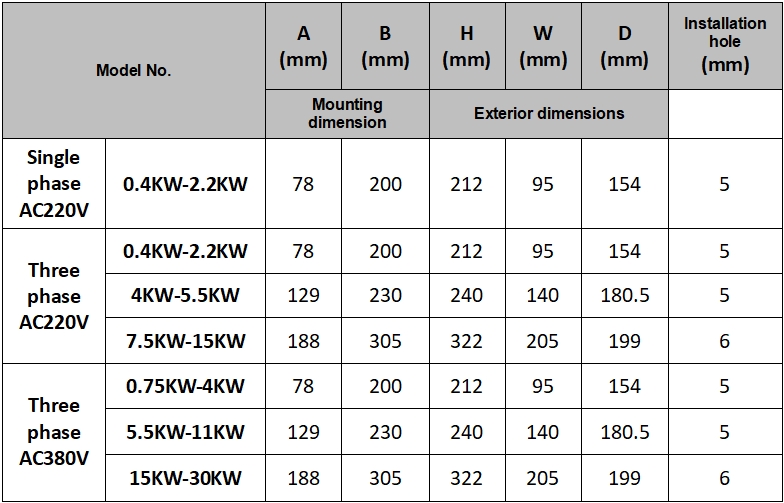

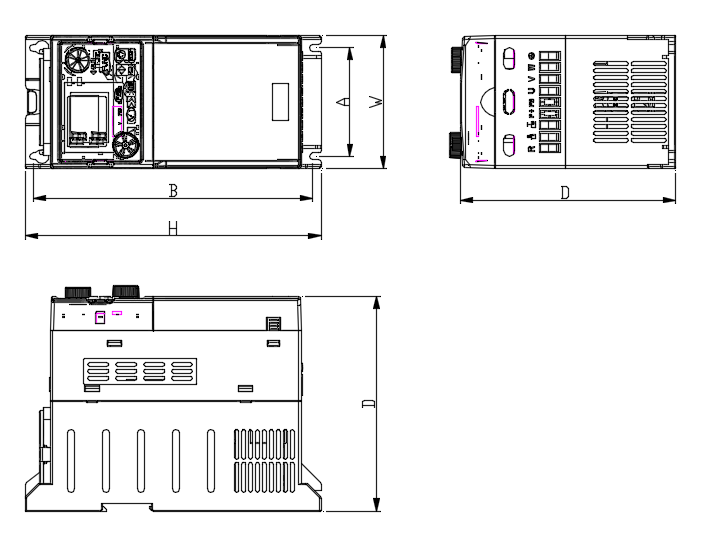

Entrada

Tensão nominal ,

Frequência

Trifásico (série G3 / G4) 380V-480V , 50/60HZ

Monofásico&T trifásico (  série G1 /G2 ) 220 V: 50/60 Hz

Faixa permitida

de tensão

Trifásico (série G3) : AC 380~440 (-15%~+10%)

Trifásico (série G4) : AC 460~480 (-15%~+10%)

Monofásico e T trifásico (  série G1 /G2 ) :  AC220V ± 15%

Saída

Tensão

Série G1 /G2  ; 0 ~ 220V ,  série G3; 0 ～440 V, série G4; 0 ~ 480V

Frequência

Modo de baixa frequência: 0 ~ 300 Hz; modo de alta frequência: 0 ~ 3000 Hz

Capacidade de sobrecarga

Máquina tipo G: 110% a longo prazo ;  150% 1 minuto ; 200% 4 segundos

Máquina tipo P: 105% a longo prazo ; 120% 1 minuto ;  150% 1 segundo

Modo de controle

Controle V/F, controle V/F avançado, controle de separação V/F e controle vetorial de corrente livre de PG

Característica de controle

Configuração de frequência

Resolução

Entrada final analógica

0,1% da frequência máxima de saída

Configurações digitais

0,01Hz

Precisão de frequência

Entrada analógica

Dentro de 0,2% da frequência máxima de saída

Entrada digital

Defina a frequência de saída dentro de 0,01%

Controle V/F

Curva V/F (característica de frequência de tensão)

A frequência de referência pode ser definida arbitrariamente de 0,5 Hz a 3000 Hz, e a curva V/F multiponto pode ser definida arbitrariamente. Você também pode escolher uma variedade de curvas fixas, como torque constante, redução de torque 1, redução de torque 2 e torque quadrado

Aumento de torque

Configuração manual: 0,0 ~ 30,0% da saída nominal

Boost automático : determina automaticamente o torque de boost  de acordo com a corrente de saída e os parâmetros do motor

Limitação automática de corrente e tensão

Seja em aceleração, desaceleração ou operação estável, a corrente e a tensão do estator do motor podem ser detectadas automaticamente, o que pode ser suprimido dentro da faixa permitida de acordo com o algoritmo exclusivo para minimizar a possibilidade de disparo por falha do sistema

Característica de controle

Controle vetorial sem sensor

característica de frequência de tensão

Ajuste automaticamente a relação tensão-frequência de saída de acordo com os parâmetros do motor e algoritmo exclusivo

Característica de torque

Torque inicial:

Torque nominal de 150% a 3,0 Hz (controle VF)

Torque nominal de 150% a 1,0 Hz (controle VF avançado)

Torque nominal de 150% a 0,5 Hz (sem controle vetorial de corrente PG)

Precisão em estado estacionário da velocidade de operação: ≤± 0,2% da velocidade síncrona nominal

Flutuação de velocidade: ≤± 0,5% da velocidade síncrona nominal

Resposta de torque: ≤20ms (sem controle vetorial de corrente PG)

Autodeterminação dos parâmetros do motor

Sem qualquer restrição, os parâmetros podem ser detectados automaticamente sob condições estáticas e dinâmicas para obter o melhor efeito de controle

Supressão de corrente e tensão

Controle de circuito fechado de corrente de faixa completa, evitando completamente o impacto da corrente, com função perfeita de supressão de sobrecorrente e sobretensão

Correndo

supressão de subtensão

Especialmente para usuários com baixa tensão de rede e flutuações frequentes da tensão de rede, o sistema pode manter o maior tempo de operação possível de acordo com o algoritmo exclusivo e a estratégia de alocação de energia residual, mesmo na faixa abaixo da tensão permitida.

Função típica

Multivelocidade e

Operação de frequência de oscilação

Controle de velocidade multiestágio programável de 16 estágios e vários modos de operação são opcionais. Operação de frequência de oscilação: frequência predefinida e frequência central podem ser ajustadas e memória de estado e recuperação após falha de energia

Controle PID

Comunicação RS485

Controlador PID integrado (frequência predefinida). Função de comunicação RS485 de configuração padrão, vários protocolos de comunicação podem ser selecionados, com função de controle síncrono de ligação

Configuração de frequência

Entrada analógica

Tensão CC 0 ~ 10 V, corrente CC 0 ~ 20 mA (limites superior e inferior são opcionais)

Entrada digital

configuração do teclado  , configuração da interface RS485, controle do terminal UP/D O W N  e várias configurações de combinação com entrada analógica também podem ser feitas.

Sinal de saída

Saída digital

2 saídas de coletor aberto terminal Y e duas saídas de relé programáveis ​​(TA / TB / TC), com até 61 funções

Saída analógica

2 sinais analógicos são emitidos e a faixa de saída pode ser definida de forma flexível entre 0 ~ 20mA ou 0 ~ 10V, o que pode realizar a saída de quantidades físicas, como frequência definida e frequência de saída

Operação de estabilização automática de tensão

De acordo com as necessidades, três modos podem ser selecionados: estabilização de tensão dinâmica, estabilização de tensão estática e estabilização sem tensão, de modo a obter o efeito de operação mais estável

Aceleração e desaceleração

Configuração de tempo

0,1s ~ 3600,0min pode ser definido continuamente e o tipo S e o modo linear podem ser selecionados

Freio

Energia

consumo

Freio

A tensão inicial de frenagem por consumo de energia, a tensão diferencial de retorno e a taxa de frenagem por consumo de energia podem ser ajustadas continuamente

Corrente direta

Freio

Frequência inicial da frenagem CC durante o desligamento: 0,00 ~ [000,13] frequência limite superior

Tempo de frenagem: 0,0 ~ 100,0 s; Corrente de frenagem: 0,0% ~ 150,0% da corrente nominal

Fluxo magnético

Freio

0 ~ 100 0: inválido

Operação de baixo ruído

A frequência portadora é continuamente ajustável de 1,0 kHz a 16,0 kHz para minimizar o ruído do motor

Velocidade de rastreamento de velocidade giratória

Reiniciar recurso

Ele pode realizar o reinício suave e o reinício instantâneo do motor em operação

Contador

Um contador interno é conveniente para integração do sistema

Função operacional

Configuração de frequência de limite superior e inferior, operação de salto de frequência, limite de operação reversa, compensação de frequência de escorregamento, comunicação RS485, controle de incremento e decremento de frequência, operação de auto-recuperação de falhas, etc.
