Visão Geral
O servoacionamento de fuso CA digital HSV-180AS é um acionamento de alimentação de alta tensão baseado em HSV-18S. A unidade de acionamento usa entrada de energia AC 380V e apresenta arquitetura compacta, fácil operação e alta confiabilidade.
A unidade de servoacionamento de fuso CA digital HSV-180AS usa a mais recente tecnologia, como processador de sinal digital (DSP) para controle de movimento e módulo de potência inteligente (IPM) para obter um servocontrole de circuito fechado de posição, velocidade e torque para CA de ímã permanente servomotores síncronos. A unidade de servoacionamento de fuso CA digital HSV-180AD fornece funções de proteção para curto-circuito, sobrecorrente, sobretensão, subtensão, sobrecarga, superaquecimento e bomba. Ele integra interface de comunicação, interface de entrada de pulso, interface de entrada analógica e display digital de depuração de teclado pequeno.
Parâmetros
Descrição do modelo
|
Tipo |
HSV-180AS-035 |
HSV-180AS-050 |
HSV-180AS-075 |
||||
|
Potência máxima do motor aplicável ( KW ) |
3,7 kW |
5,5 kW |
5,5 kW |
7,5 kW |
7,5 kW |
11KW |
|
|
Corrente de saída nominal (A) |
16,8 |
21.9 |
31.4 |
||||
|
Corrente de pico de curta duração (A) |
22 |
28 |
42 |
||||
|
Disjuntor circular （A ） |
25 |
32 |
32 |
40 |
40 |
63 |
|
|
conector （A ） |
18 |
25 |
25 |
32 |
32 |
40 |
|
|
Reator de troca de entrada |
Corrente (A) |
10 |
15 |
15 |
20 |
20 |
30 |
|
Indutância (mH) |
1.4 |
0,93 |
0,93 |
0,7 |
0,7 |
0,47 |
|
|
Filtro de entrada(A) |
10 |
15 |
15 |
20 |
20 |
30 |
|
|
Resistência máxima de frenagem (A) |
25 |
25 |
40 |
||||
|
Recomendado Frenagem resistor |
Resistor (Ω) |
51Ω |
51Ω |
27Ω |
|||
|
Potência (W) |
1500W |
1500W |
2.000 W |
||||
|
Quantidade |
1 |
1 |
1 |
||||
|
Valor recomendado do cabo de circuito principal ( mm 2 ) |
4 |
4 |
4 |
4 |
4 |
10 |
|
|
Tipo |
HSV-180AS-100 |
HSV-180AS-150 |
|
||||
|
Potência máxima do motor aplicável ( KW ) |
11KW |
15KW |
18,5 kW |
22 kW |
|
||
|
Corrente de saída nominal (A) |
43,8 |
62,8 |
|
||||
|
Corrente de pico de curta duração (A) |
56 |
84 |
|
||||
|
Disjuntor circular （A ） |
63 |
63 |
100 |
100 |
|
||
|
conector （A ） |
40 |
50 |
63 |
80 |
|
||
|
Reator de troca de entrada |
Corrente (A) |
30 |
40 |
50 |
60 |
|
|
|
Indutância (mH) |
0,47 |
0,35 |
0,28 |
0,24 |
|
||
|
Filtro de entrada(A) |
|
40 |
50 |
65 |
|
||
|
Resistência máxima de frenagem (A) |
|
75 |
|
||||
|
Recomendado Frenagem resistor |
Resistor (Ω) |
33Ω |
27Ω |
|
|||
|
Potência (W) |
1500W |
2.000 W |
|
||||
|
Quantidade |
2 |
2 |
|
||||
|
Valor recomendado do cabo de circuito principal ( mm 2 ) |
10 |
16 |
16 |
25 |
|
||
|
Tipo |
HSV-180AS-200 |
HSV-180AS-300 |
HSV-180AS-450 |
||
|
Potência máxima do motor aplicável ( KW ) |
30KW |
37KW |
51 kW |
75 kW |
|
|
Corrente de saída nominal (A) |
85,7 |
125 |
170 |
||
|
Corrente de pico de curta duração (A) |
110 |
168 |
224 |
||
|
Disjuntor circular （A ） |
125 |
160 |
200 |
400 |
|
|
conector （A ） |
95 |
115 |
150 |
250 |
|
|
Reator de troca de entrada |
Corrente (A) |
80 |
90 |
150 |
250 |
|
Indutância (mH) |
0,17 |
0,16 |
0,095 |
0,056 |
|
|
Filtro de entrada(A) |
|
100 |
150 |
250 |
|
|
Resistência máxima de frenagem (A) |
|
100 |
150 |
||
|
Recomendado Frenagem resistor |
Resistor (Ω) |
30Ω |
30Ω |
30Ω |
|
|
Potência (W) |
2500 W |
2500 W |
2500 W |
||
|
Quantidade |
3 |
4 |
6 |
||
|
Valor recomendado do cabo de circuito principal ( mm 2 ) |
|
70 |
120 |
||
Especificação
|
Potência de entrada |
Tensão nominal , Faixa de flutuação de tensão Frequência |
Especificações de 150A e inferiores : AC380V trifásico -15% ～+10% 50/60Hz 200A e acima Especificações : 1. Potência de controle AC220V monofásica -15% ～+10% 50/60Hz 2. Potência forte AC380V trifásica -15% ～+10% 50/60Hz |
|
Modos de controle |
Controle de posição , controle de velocidade externo , controle JOG , controle de velocidade interno |
|
|
Característica |
Resposta de frequência de velocidade |
300 Hz ou superior |
|
Volatilidade da velocidade |
Menor que 5 r/min (carga 0% ～100%) |
|
|
Faixa de velocidade |
1 r/min ~ 12.000 r/min |
|
|
Faixa de potência constante |
1 : 4 |
|
|
Controle de posição |
Tipos de comando de pulso |
① Direção + trem de pulso ② Pulso CCW + pulso CW ③ Pulso de quadratura A / B bifásico |
|
Forma de comando de pulso |
Acionamento de fio não isolado ( cerca de +5V ) |
|
|
Frequência de pulso comando |
≤500kHz |
|
|
Velocidade ao controle |
Tipos de comando de pulso |
② Direção + trem de pulso ② Pulso CCW + pulso CW ③ Pulso de quadratura A / B bifásico |
|
Forma de comando de pulso |
Acionamento de fio não isolado ( cerca de +5V ) |
|
|
Frequência de pulso comando |
≤500kHz |
|
|
Comando analógico |
CC 0 ～+10V ou CC -10V ～+10V |
|
|
Função de aceleração e desaceleração |
0,1 ~ 180 segundos |
|
|
Tipo de codificador do motor do fuso |
Codificador fotoelétrico incremental composto TTL : 1024 linhas , 2048 linhas , 2500 linhas Codificador incremental seno e cosseno : 256 linhas Codificador absoluto : codificador de protocolo ENDAT2.1/2.2 ( EQN1325/EQN1313 ) |
|
|
Tipo de codificador do codificador de fuso |
Codificador óptico (TTL) Sinal analógico seno e cosseno ( 1Vpp ) |
|
|
Entrada e saída Sinal |
Entrada de controle |
Executar ativar Alarme limpo Habilitação de funcionamento para frente e para trás Orientação do fuso pronta Mudança de modos de controle Seleção de entrada de taxa de orientação incremental de indexação |
|
Saída de controle |
Fuso pronto Alarme de fuso Orientação do fuso concluída Velocidade alcançada Velocidade zero alcançada |
|
|
Função do fuso |
Orientação do fuso |
Precisão : ±1 pulso ; Ajuste de posição : Configuração de parâmetros |
|
Rosqueamento rígido |
Desvio de toque : ± 2 % |
|
|
Outra função |
Controle do eixo C , corte de rosca |
|
|
Função de comunicação |
RS232 usa protocolo MODBUS |
|
|
Função de monitoramento |
Velocidade Corrente de fluxo Corrente de torque Corrente de carga do motor Exibição de status de entrada de valor de chave Exibição de status de saída de valor de chave Exibição do modo de controle |
|
|
Função de proteção |
Fornece proteção contra: Excesso de velocidade Sobretensão e subtensão da alimentação principal Sobre corrente Sobrecarga Motor superaquecido Erro de grande velocidade Falha do IPM etc. |
|
|
Operação |
Seis tubos digitais LED, dois diodos emissores de luz (LED), cinco fundos
|
|
|
Motor adaptativo |
Motor servo -fuso CA de 2,2KW ~ 75KW |
|
|
Usar ambiente |
Usar lugar |
Gás não corrosivo e inflamável , evita que objetos condutores , poeira de metal , névoa de óleo e líquidos entrem na unidade de acionamento . |
|
Use temperatura de armazenamento de temperatura |
Temperatura de uso: 0 ℃ ~ +40 ℃ , mais de 40 ℃ deve ser desclassificado . Temperatura de armazenamento : -20 ℃ ~ +60 ℃。 |
|
|
Use umidade Umidade de armazenamento |
Abaixo de 90% UR, sem condensação. |
|
|
Altitude |
Abaixo de 1000m , a altitude acima de 1000m será reduzida . |
|
|
Resistência à vibração/ impacto |
Resistência à vibração 4,9m/S 2 , resistência ao impacto 19,6m/S 2 |
|
Características
- Servo drive digital CA de alto desempenho
- Controle fácil e flexível (cinco modos de controle)
- Exibição de estado completo
- Vários modos de interface e controle
- Aplicável a situações que requerem alta velocidade e alta potência
- Interfaces de codificador duplo que podem ser conectadas a componentes de feedback de posição, como régua de grade, para formar um sistema de controle de posição de circuito totalmente fechado
Dimensões
As figuras a seguir mostram as dimensões de instalação dos servoconversores da série HSV-180AS.

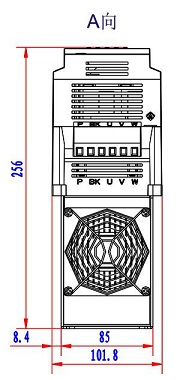

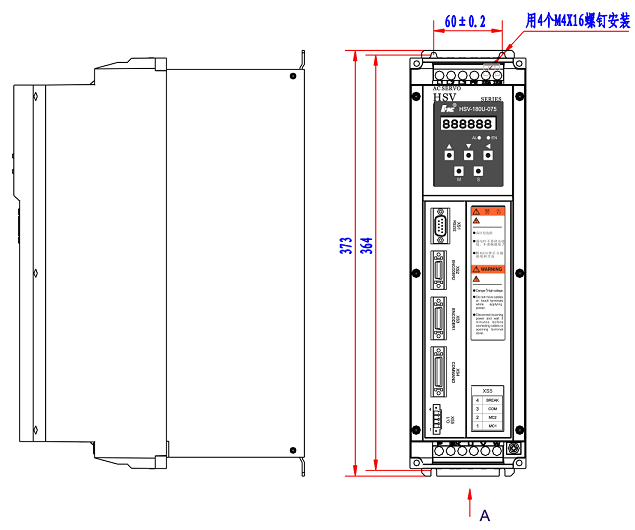

1.Figura 3-2 Dimensão e tamanho do HSV-180AS-, 035, 050, 075 (sem dispositivos auxiliares Unidade: mm)

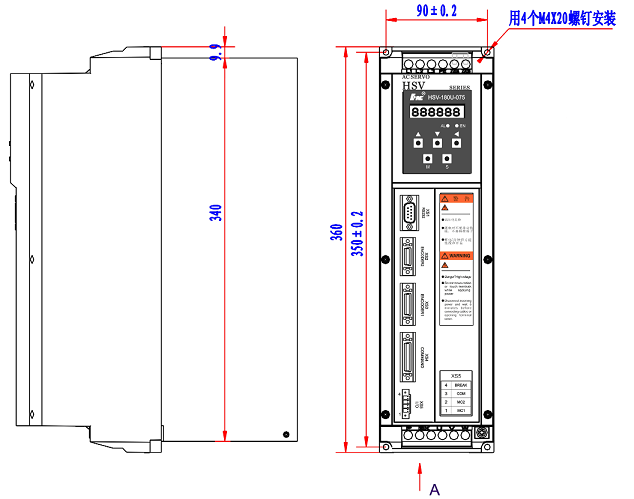

Figura 3-3 Dimensão e tamanho do HSV-180AS 035, 050, 075 (com dispositivos auxiliares Unidade: mm)

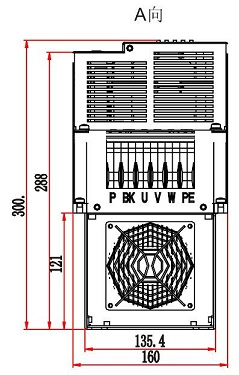

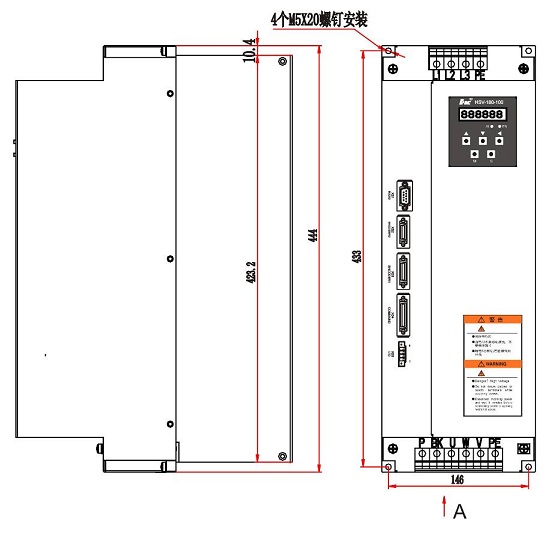

2、Figura 3-4 Dimensão e tamanho do HSV-180AS-,100, 150 (sem dispositivos auxiliares Unidade: mm)

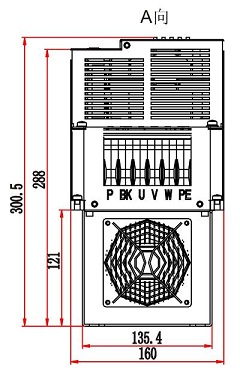

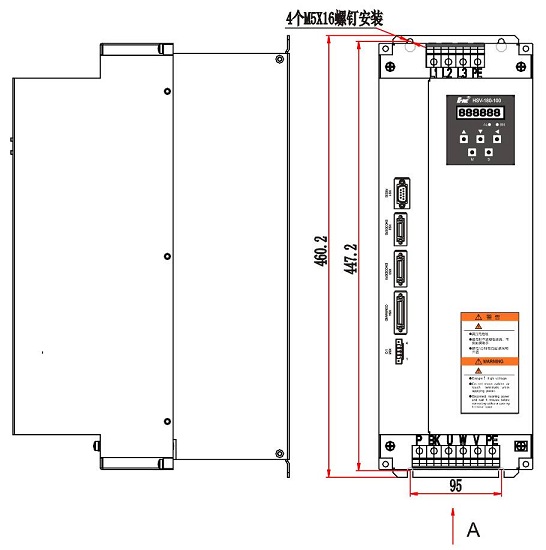

Figura 3-5 Dimensão e tamanho do HSV-180AS-100.150 (com dispositivos auxiliares Unidade: mm)

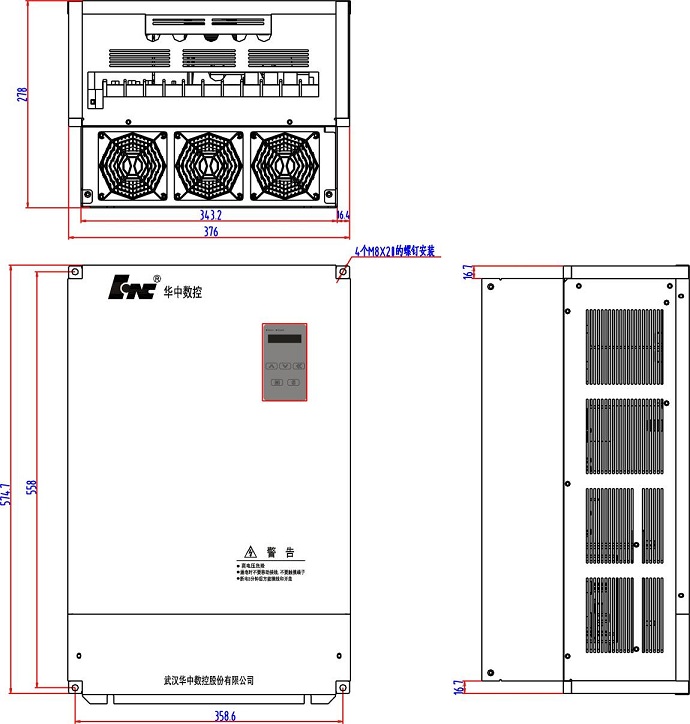

3、Figura 3-6 Dimensão e tamanho do HSV-180AS-,200, 300.450 (sem dispositivos auxiliares Unidade: mm)
Figura 3-7 Dimensão e tamanho do HSV-180AS-,200, 300.450 (com dispositivos auxiliares Unidade: mm)
